GCS型抽屜式開關柜具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽屜式開關柜。目前，GCS型低壓抽屜開關柜已被廣泛選用。GCS型低壓抽屜式開關柜的抽屜單元設有完善機械連鎖裝置，確保操作人員的人身安全；MCC柜單柜的回路數最多至22回，裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。零序電流互感器置電纜隔室內，使安裝維修方便；主要用于發電廠、變電所、石油化工、廠礦企業等抵押配電系統的動力、配電和電動機控制中心、電容補償?shù)鹊碾娔苻D換、分配與控制。

　　產品詳情：

　　產品特點：

　　1、8MF型鋼柜架，強度可靠；E=20mm模數，組裝方便

　　2、各隔室獨立分開，功能作用區分明確；電纜室設有上下出線通道，滿足工程需要

　　3、模數化抽屜組合，內部設有連鎖裝置，操作可靠；抽出、固定兩種方式，任意組合

　　4、功能單元輔助接點可滿足自動化接口需求

　　5、采用國、內外優質電器元件，具有良好的互換性，并且安裝方便

　　6、采用TMY-T2系列銅排，提高母線動穩定能力、改善解除面提升

　　7、主、輔電路方案的強大組合，滿足發電、供電、變電站等低壓系統需要。

　　概述：

　　GCS型抽屜式開關柜是兩部聯合設計組設計研制的，具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽屜式開關柜。目前，GCS型低壓抽屜開關柜已被廣泛選用。GCS型低壓抽屜式開關柜的抽屜單元設有完善機械連鎖裝置，確保操作人員的人身安全；MCC柜單柜的回路數最多至22回，裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。零序電流互感器置電纜隔室內，使安裝維修方便；主要用于發電廠、變電所、石油化工、廠礦企業等抵押配電系統的動力、配電和電動機控制中心、電容補償?shù)鹊碾娔苻D換、分配與控制。

　　抽屜

　　1、抽屜層高模數為160mm，分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列，單回路額定電流400A；

　　2、抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變；

　　3、每臺MCC柜最多能安裝11個一單元抽屜或22個1/2單元的抽屜；

　　4、單元抽屜進出線按電流大小采用不同片數的同一規格的片式結構的接插件，一般一片接插件≤200A；

　　5、抽屜與電纜室之間的電氣轉接由轉接件承擔：1/2單元的抽屜與電纜室之間的轉接采用背板式結構的轉接件；

　　通風孔

　　1、通風孔的設計和安裝使得當斷路器在正常工作時或短路情況下沒有電弧或可溶金屬噴出。

　　2、通風孔的尺寸、形狀及安裝位置不會使整體外殼的強度下降。

　　3、通風孔的位置不會降低外殼的防護等級。

　　4、外殼頂部的通風孔用覆板遮蓋。

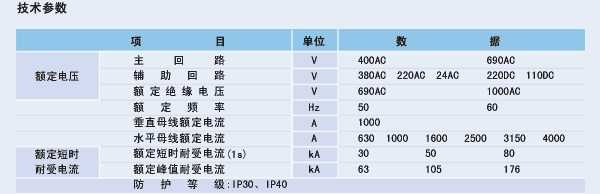

　　技術參數：

   　

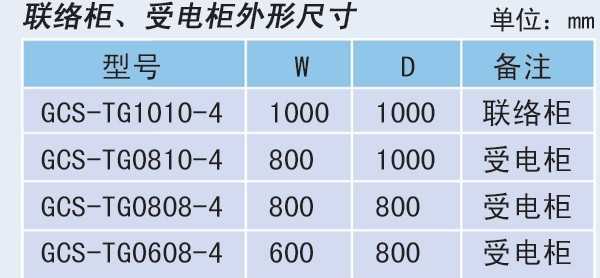

　　參考尺寸：

　　

　　訂貨須知

　　1、注明進出線方向，進出線規格及對應的數量。

　　2、安裝尺寸部分可參照上方的圖片外形及安裝舉例

　　3、抽屜式開關柜一般情況下，用戶必須提供配電電氣系統圖。

　　錦泰昌電氣向使用方鄭重承諾：

　　1,抽屜式開關柜供貨為最近生產的按合同要求的產品，技術先進，質量優良，設計、材料和工藝無缺陷和差錯。

　　2,本公司對售出產品實行免費技術服務和定期回訪，征集用戶反饋信息，以便更好地為用戶服務。

　　3,有專業的技術工程師24小時為你服務，為你解答各種問題，解決你使用過程中的后顧之憂。

　　4,讓用戶花最少的錢，買到最實惠的產品。質量保證！工藝先進 歡迎來電咨詢
